裝置特色

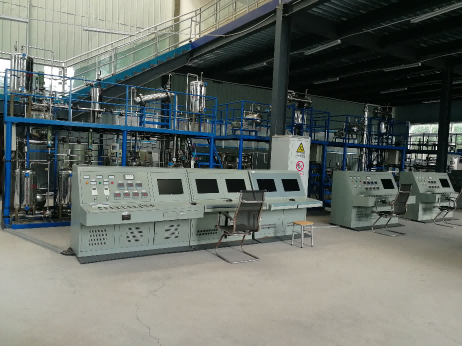

整套裝置由二層機械裝置、儀表及執行器系統和控制系統構成，工藝路線簡潔清晰，現場儀表與二次儀表有機結合，上位計算機控制，預置DCS接口，預裝組態監控軟件.
裝置整體布置協調、操作便捷、牢固可靠;管路布置合理有序、布線規范整齊，裝置具有工業化氣息，大氣美觀所采用的操控軟件在國內應用極為廣泛，完全與工業實際接軌。
裝置安全設計規范完善，采用三項五線制供電，配置漏電保護和過載保護裝置，高溫設備和管路均有保溫措施，管線及設備布置既方便操作，也防止碰傷或絆倒，二層和步梯全護欄設計，護欄堅固美觀，高度符合**標準
實訓室整體氛圍布置，安全標識、操作要領、工藝掛圖等配套完善。隨機資料如操作說明書、配置清單、PID圖、電氣圖等配套齊全
1)完成部分混合液的分離和提純操作，回流比采用強制回流調節
2) 塔頂和塔底產品通過返料泵輸送至原料罐循環使用，節約增效
3)自帶冷卻水系統，冷卻效果可控，節約實訓成本。
系統功能及訓練目標
了解板式精餾塔的結構，熟悉篩板式連續精餾塔的工作原理、基本結構及物料流程
2、 通過高硼硅玻璃觀察塔板上氣一液傳質過程全貌，學會和掌握測定篩板式精餾塔的全塔效率和單板效率。3可以完成全回流和部分回流各種條件下精餾操作實驗
4、掌握精餾塔的操作方法。觀察和測定篩板精餾塔中靈敏塔板的溫度變化5.了解精餾塔控制時需要檢測及控制的參數、檢測位置、檢測傳感器及控制方法6、學習掌握精餾塔智能儀表控制系統軟硬件控制知識。
工藝流程圖的識讀與表述;熟悉現場裝置及主要設備、儀表、閥門的位號、功能、工作原理和使用方法，按照要求制定操作方案;檢查流程中各設備、管線、閥門是否處于正常開車狀態:引入公用工程(水、電，汽)并確保正常:裝置上電，檢查各儀表狀態是否下常:動設備試車

0要求巡查動設備(水泵)的運行狀況，確認并做好記錄觀察正常操作時精塔的操作狀況，并指出可能影響其正常操作的因素;能按正常操作調節進料流量及塔釜溫度，能測定精餾塔的全塔效率
實訓裝置能夠使學員了解回流比、熱電阻溫度計、轉子流量計、液位計、壓力計的結構、測量原理和操作方法。

9實訓裝置能夠使學員了解精餾塔工作原理、性能參數、能夠正確使用、維護保養精餾塔.10.
實訓裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常運行不出現安全事故。1 1.
12、實訓裝置具有故障設置功能，通過無線遙控器隱蔽發出故障干擾信號，能使正常運行的裝置出現真實異常現象，培訓學員發現、分析、排除工業生產過程故障的技能.
13、實訓裝置提供數字通訊信號使DCS控制室的計算機對現場數據進行采集、監控
14、實訓裝置使學員掌握精餾方面的理論知識(精餾基本概念和精餾的基本計算等) 完成精留過程的性能測定
