裝置特色

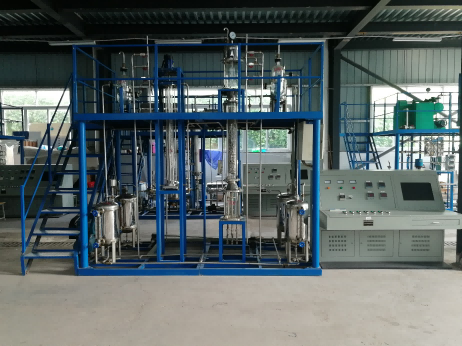

整套裝置由二層機械裝置、儀表及執行器系統和控制系統構成，工藝路線簡潔清晰，現場儀表與二次儀表有機結合，超大一體式觸摸屏監控操
作，上位計算機雙重控制，預置DCS接口，預裝3D仿真實訓軟件、組態軟件和監控軟件。
裝置整體布置協調、操作便捷、牢固可靠; 管路布置合理有序、布線規范整齊;裝置具有工業化氣息，大氣美觀;所采用的操控軟件在國內應用
極為廣泛,完全與工業實際接軌。
裝置安全設計規范完善，采用三項五線制供電，配置漏電保護和過載保護裝置，高溫設備和管路均有保溫措施，管線及設備布置既方便操作，也
防止碰傷或絆倒，二層和步梯全護欄設計,護欄堅固美觀，高度符合**標準。
實訓室整體氛圍布置，安全標識、操作要領、工藝掛圖等配套完善。隨機資料如操作說明書、配置清單、PID圖、 電氣圖等配套齊全。
1)所有不銹鋼設備均進行不銹鋼精細拋光處理，體現整個裝置的工藝完美性。
2)塔節采用優質高硼硅玻璃制作,視覺效果好。
3)塔內構件及管道均由不銹鋼材質制作。
4)萃取塔萃余分相罐采用特制的高硼硅玻璃可視萃余分相罐，采用雙效分離，萃余液分相現象清晰可見。
5)萃取輕相物料可循環使用。
6)就地顯示檢測控制儀表:選用廈r ]宇電智能儀表(帶就地控制RS485通訊接口)。
7)就地智能儀表電器控制臺:鋼制噴塑內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護;同時每一組強電輸出都有 旋鈕開
關控制，保證設備安全，操作控制便捷;裝有分相指示燈，開關電源，接觸器，自鎖開關，塑銅線,橡套線，屏蔽線,鋁合金線槽等。
系統功能及訓練目標
1、整體裝置具有實訓、考核、實驗、研究功能。
2、裝置采用全不銹鋼材料制作， 堅固耐用。
3、裝置可滿足化工工藝專業高級工、 技師、高級技師培訓大綱的教學要求。
4、裝置可體現工廠情景化，盡量貼近工廠實際，突出重點;同時可滿足高級工、技師培訓和鑒定要求。
5、裝置可進行裝置開車準備、 陣、正常操作、 停車、設備維護等方面的技能操作訓練、工藝指標控制操作技能訓練。
6、裝置具有 真實設定故障的功能:通過計算機隱蔽發出故障干擾信號,能使正常運行的裝置出現真實異?，F(xiàn)象，培訓學員發現、分析、排除工
業生產過程故障的技能。
7、裝置運行介質為煤油一 苯甲酸- 水物系。
8、體現脈沖萃取塔的構造和操作方法， 了 解填料萃取塔傳質效率的強化方法。
9、測定不同的萃取液流量 對萃取效率的影響。
10、掌握每米萃取高度的傳質單元數、 傳質單元高度和萃取率的實驗測定方法。
11、流程圖的識讀; 熟悉現場裝置及主要設備、儀表、閥門的位號、功能、工作原理和使用方法;按照要求制定操作方案;公用工程的引入
(水、電)并確保正常;原料的準備(原料的配制及濃度的測定) ;檢查流程中各設備、管線、閥門是否處于正常開車狀態;裝置上電，檢
查各儀表狀態是否正常;動設備試車。
12、按照要求巡查各界面、 溫度、壓勵、流量液位值并做好記錄;分析萃取、萃余相的濃度并做好記錄、能及時判斷各指標否正常;能及時排
污;按照要求巡查動設備(泵) 的運行狀況，確認并做好記錄;觀察正常操作時萃取塔的操作狀況，并指出可能影響其正常操作的因素;能
按正常操作調節萃取、萃余相的濃度;能測定體積傳質系數、傳質單元數和傳質單元高度。
13、 實訓裝置能夠使學員了解熱電阻溫度計、轉子流量計、液位計、壓力計的結構、測量原理和操作方法。
14、 實訓裝置能夠使學員了解萃取塔工作原理、性能參數、能夠正確使用、維護保養萃取塔。
15、實訓裝置 能夠使學員了解萃取過程中其他所需的設備如(脈沖調節器、磁力泵等)的結構、工作原理及其使用方法。
16、實訓裝置 能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常運行不出現安全事故。
17、實訓裝置提 供數字通訊信號使DCS控制室的計算機對現場數據進行采集、監控，能應用計算機多媒體技術進行網上實訓。
18、實訓裝置使學員 掌握萃取方面的理論知識(萃取基本概念和萃取的基本計算等)完成萃取過程的性能測定。
