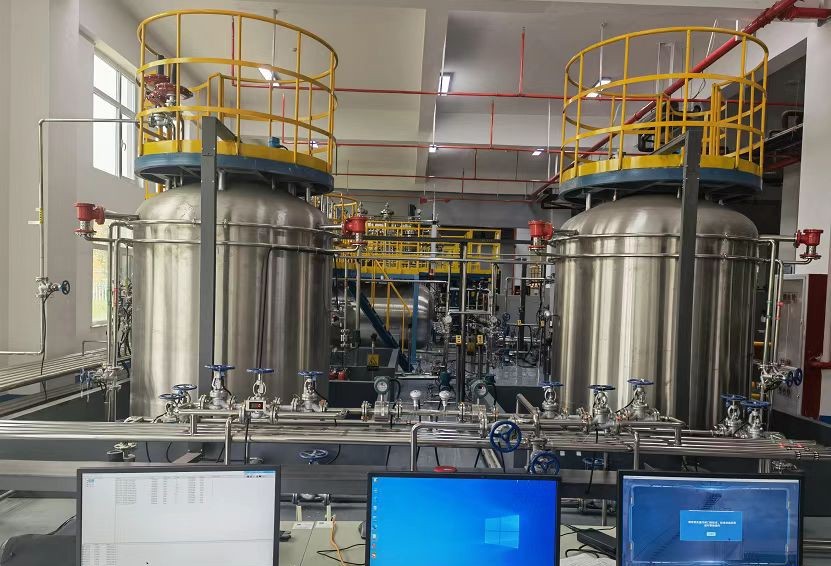

裝置設計制造要求
(1)裝置應具有實訓、考核、認知、教學等功能，應具有情景工廠化、操作實際化、監控網絡化、模擬真實化等特點(2)設備選用碳材質鋼制作，利用靜電噴涂工藝進行特殊防腐處理
(3) 裝置應滿足化工相關專業操作工、技師、高級技師等技能培訓的教學要求
(4)裝置應能進行自動信息錄入、計劃性檢修作業操作、非計劃性檢修作業操作、參數的仿真控制、突發意外事件處置、事故分析，設備維護等方面
的技能操作訓練。
(5)控制系統能夠實現檢修前的教育、操作、安全檢查等功能，檢修中的非計劃性檢修應急搶修作業操作和計劃性檢修及受限空間作業等特殊作業的操作作業考核。(6)具有實時監控功能，裝置在啟動狀態下，可由中控室操作臺、工程師站，進行裝置切換控制和數據采集、分析，并能進行組態上傳和下載，系統檢測參數要具有現場儀表顯示、上位機顯示的功能.裝置要具有的功能
(1)化工作業安全操作包含典型的“計劃性檢修作業”和非計劃性檢修作業”兩個方面的實操考核內容，涵蓋作業流程、安防器材的正確使用及安全與文明生產狀況方面知識的考核。
(2) 總體動態運行控制功能:能實現常壓狀態下的動態運行。現場儀表控制同時與計算機通訊，基于軟件平臺的實時數據采集及過程監控，工程師站與現場控制臺連接、遠程監控、流程組態的上傳和下載以及實時報警(3)智能儀表顯示功能:多通道輸入輸出可完成組態、控制、通訊和實時數據及趨勢顯示和控制等功能。(4)執行機構及管路閥門:采用各種工業級別管道閥門，通過溫度傳感器、壓力變送器、流量變送器、遠傳液位計等智能傳感器完成壓力、溫度、壓
力、流量和液位等執行器及電控單元的反饋控制
(5)智能計量檢測:包含遠傳液位計、聲光報警器、可燃氣體檢測儀及各類就地彈簧指針表等儀表設備.(6)自動評分系統:裝置具有自動評分功能，可對學員操作過程進行監控，根據操作步驟給予評分，便于教師考察培訓效果。(7)可滿足全國化工安全生產技術技能大賽培訓需求
主要技術要求及參數
(1)作業過程真實:檢修作業的設置以工廠的計劃性檢修和非計劃性檢修過程為藍本，作業過程以虛擬現實技術為基礎，通過聲、光、電等多種手段真實的再現了工廠的計劃性檢修及非計劃性檢修處理的過程，讓操作者身臨其境，充分體現體感式的理念。

(2)控制過程真實:控制過程基于真實工廠的控制方案，以方便裝置的訓練與考核
(3)裝置本質安全:裝置內部不走任何工藝介質，現場事故現象的表現通過煙霧、水、燈光等無害介質實現。
4)崗前培訓能力的提升:同時配套與之相對應的控制系統，便于學員的崗前培訓。
5)設備主體結構:
(6)規格:長x寬x高:9000x4000x3600mm(可根據實際場地進行調整)
(7)材質:設備、管道均應采用鋼制材質制作
?；飞a檢修作業競賽裝置考核設置
?；飞a檢修作業競賽裝置需包括作業現場安全技術考核，應急現場安全技術考核、意外事件緊急處理等考核內容
