過程控制實驗裝置是為了適應高等院校專、本科教學和工程實訓的需要，集美觀化、數字化、網絡化等眾多現代化工廠必備元素為一體的系列化產品。隨著計算機技術，儀器技術的發展，實驗儀器、設備逐漸向數字化、計算機網絡化方向發展。過程控制網絡化實驗室的出現給高校實驗室建設帶來了全新的設計理念，也給學生提供了一種全新的學習和實踐環境?？刂葡到y(tǒng)采用常規的智能儀表控制、DDC控制、小型PLC控制系統.實驗裝置
1.1.1被調參數囊括了流量、壓力、液位、溫度四大熱工參數
1.1.2執行器中既有電動調節閥(或氣動調節閥)、單相調壓裝置等儀表類執行機構，又有變頻調速器等電力拖動類執行器
1.1.3調節系統除了有調節器的設定值階躍擾動外，還有在對象中通過另一動力支路或電磁閥和手操閥制造各種擾動。
1.1.4一個被調參數可在不同動力源、不同的執行器、不同的工藝線路下演變成多種調節回路，以利于討論、比較各種調節方案的優劣
1.1.5某些檢測信號，執行器在本對象中存在相互干擾，它們同時輸入和工作時需對原獨立調節系統的被調參數進行重新整定，還可對復雜調節
系統比較優劣。
1.1.6各種控制算法和調節規律在開放的組態實驗軟件平臺上都可以實現
1.1.7實驗數據及圖表可以永久存儲，在MCGS組態軟件中也可隨時調用，以便實驗者在實驗結束后進行比較和分析。實驗裝置安全體系
1.2.1采用的是單相三線電源，經過漏電保護器裝置后進入系統供電，供電電壓220V。真正做到教學方便、學習有效，并充分考慮對設備操作的安全性保護。具體措施包括:
1.2.2對1/0信號按類型進行分類并可以進行標準信號之間的轉換:
1.2.3每個強電用電設備都有獨立的控制開關進行控制，并充分考慮設備接地:實驗裝置組成

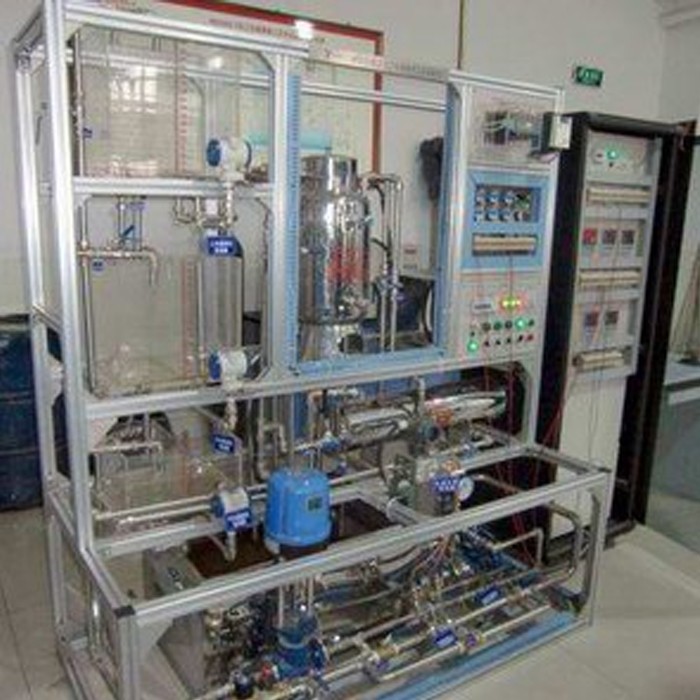

該實驗裝置包括一組有機玻瑤三容水箱，每個水箱裝有液位傳感器:同時具有兩路供水系統，一路由威樂泵，調節閥、電磁流量計組成，另一路由變頻器，威樂泵，渦輪流量計組成，通過煙門切換，任何一組供水可以到達任何一個水箱。另外，為實現溫度控制，該實驗裝置專門設計了一只常壓電加熱鍋爐。常壓電加熱鍋爐分內膽和夾套兩層，內膽由電加熱器提供熱源，由一路供水系統提供水源，鍋爐內膽裝有防干燒裝置來確保設備安全;夾套由一路供水系統提供冷卻水。通過改變電加熱器的加熱功率或冷卻水/待加熱水的流量來影響內膽水溫和夾套水溫。鍋爐內膽和夾套均安裝有熱電阻測溫元件。
