案例介紹

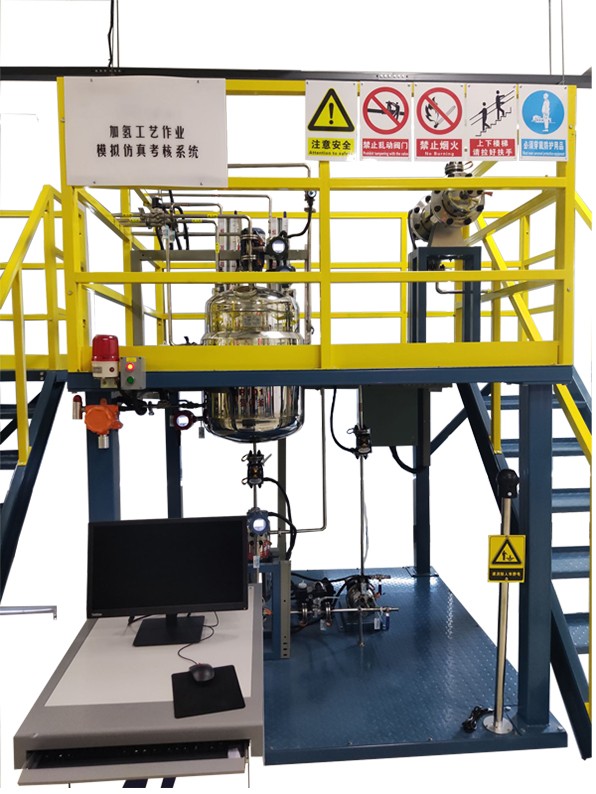

本系統選用的是柴油加氫裝置為原型，按照比例縮小，設備全不銹鋼、框架碳鋼噴塑、外殼真實、內部簡化甚至空置特點、采用聲、光、電技術的中、小型實操培訓考核裝置。裝置內不走物料，使用閥門、儀表類型與工業所用類型相同，可實現在線模擬操作與控制，閥門開啟度變化能夠模擬成流量變化，進而影響相關控制參數的變化。主要設備根據相關要求配備有檢測儀表、控制調節報警及安全聯鎖裝置，裝置按照事故預防、控制、消除要求配備安全設施，按照安全色標準進行裝置(設備和管路及儀表)安全標識。系統基于設計安裝規范及企業安全操作規程相關規定等進行集成設計，工藝數據進行參數模擬，采用操作現場裝置的方式考核。裝置尺寸:長x寬x高為4500x3000x4500mm(可根據場地進行調整)，裝置布局采用工廠化布局，仿DCS系統控制柜內安裝漏電保護空氣開關電流型漏電保護器，充分考慮人身安全保護
設備功能
總體動態運行控制功能:應實現模擬狀態下的動態運行?，F(xiàn)場儀表與計算機通訊，通過流程模擬系統將各模擬參數送到現場儀表顯示，其于軟件平臺的實時數據采集及過程監控。
智能儀表顯示功能:仿真模擬的智能儀表包括流量顯示儀表、溫度儀表、壓力顯示儀表、液位計和分析儀表?？梢詫?shí)現溫度、壓力、液位、流量檢測和現場顯示，并可與變量傳送單元、仿D(S控制系統、現場執行機構構成完整的控制回路，實現多參數、多策略的過程控制;與報警、監控等系統結合，實現關鍵設備的聯鎖保護、緊急停車等.
執行機構及現場閥門:裝置執行機構和現場閥門可以和自控系統進行通訊。執行機構及現場閥門包括手動開關閥、手動調節閥和遠程控制閥，設備閥門及管線材質采用304不銹鋼，外觀大氣，結實耐用。
事故模擬系統:通過聲、光、電、煙霧等手段，通真展現事故觸發時的現場狀態，各種事故模擬裝置隱藏在裝置內，外觀與正常裝置無異
設備軟件功能
設備軟件應分為練習模式和考試模式。
沒備軟件要求完全符合《特種作業安全技術實際操作考試標準《試行》》中的加復工藝作業安全技術實際操作考試標準，進行自動隨機抽題考試同時具有自動評分功能，可對選手操作過程進行監控，根據操作步驟給予評分，全程無人工參與。

裝需除可實現操作的自動評分功能外，還可以數據儲存功能，學員在操作過程中，計算機會進行記錄，當學員操作完畢后，學員可以查看考核詳情，教師可以根據記錄，對學員的操作進行分析，讓學員下次注意避免，從而達到通過訓練實現自我提升的作用。軟件功能包含:
《1)練習功能:具有考試得分返回功能:練習完成后，能夠返回練習得分
(2)考試配置功能:可設置出題內容、考試時間等信息
《3)考試計時功能:超時未提交時，頁面將自動提交現有考試結果。
系統滿足的培訓功能
(1)系統應能滿足化工企業管理人員、安全管理人員、特種作業人員、化工相關從業人員、在校大學生、安全監察監管人員等群體進行職業能力提
和專項技能實訓要求。
(2) 系統能學習加氣工藝生產工藝流程和工藝危險特點。
(3)系統能學習加氣工藝需重點監控的設備單元與工藝指標
(4)系統能學習加氫工藝安全控制的基本要求、宜采用的自動控制方式與聯鎖的設置
(5) 系統能學習加氣工藝需重點監控的設備單元與工藝參數
(6) 系統能學習加氣工藝異常事故排查和處理操作技能要求
系統滿足的考核功能
(1)本系統格按照**應急管理部(原**安監總局)《特種作業安全技術實際操作考試標準》進行設計，可進行相關工藝的考核取證工作。通過操作電腦進行加氣工藝通用單元的考核:通過操作現場裝置完成實物裝置考核部分。12考核系統應分為通用單元和特定單元兩個部分，通用單元采用仿直考核系統，特定單元為實物平臺與考核系統交模式，考核分為作業現場安全隱患排除 (K3) 和作業現場應急處置 (K4)。
