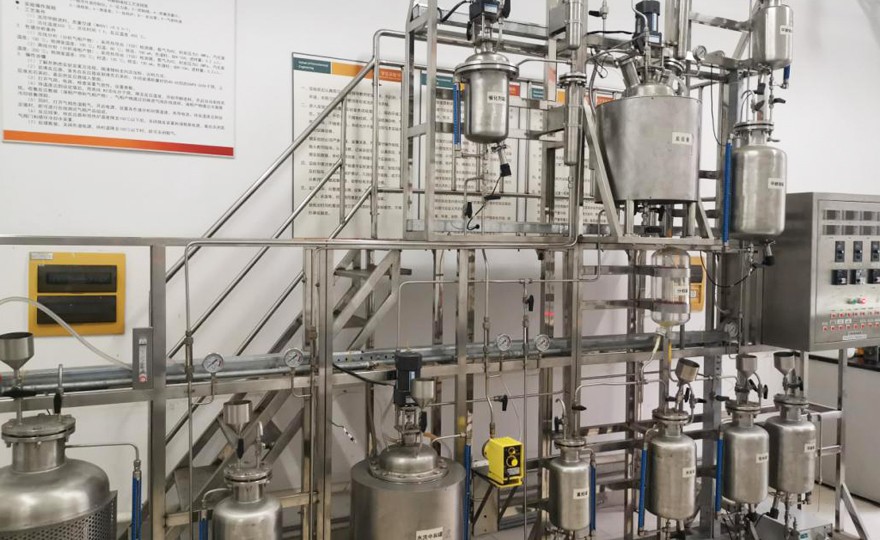

篩板精餾實驗裝置是分離液體混合物zui常用的一種單元操作設備，篩板塔在化工，煉油，石油化工等工業得到廣泛應用。精溜過程在能量計的驅動下，使氣，液兩相多次直接接觸和分離，利用液相混合物中各相分揮發度的不同，使揮發組分由液相向氣相轉移，難揮發組分由氣相向液相轉移。實現原料混合物中各組成分離該過程是同時進行傳質傳熱的過程。

本實驗設計一定處理量的篩板精餾，實現苯與甲苯的分離。苯—甲苯體系比較容易分離，待處理料液清潔。因此選用篩板精餾實驗裝置。

篩板塔也是很早出現的一種板式塔，20世紀50年代起對篩板塔進行了大量工業規模的研究，逐步掌握了篩板塔的性能，并形成了較完善的設計方法。與泡罩塔相比，篩板塔具有下列優點：生產能力（20%—40%）塔板效率（10%—50%）而且結構簡單，塔盤造價減少40%左右，安裝，維修都較容易。

本設計的主要內容是過程的物料衡算，熱量衡算，工藝計算，結構設計和校核。

二、流程說明

1）原料液經儲罐由泵打到換熱器中與釜液進行換熱，原料被預熱后被送到另一個換熱器中，用冷液體狀態進入塔中，進行分離。

2）塔頂蒸氣采出后進入全凝器，利用循環水降低溫度使之由氣體變成液體，然后被送到回流罐，一部分利用重力回流返回塔中，另一部分作為塔頂產品到冷凝器中，用井水冷卻至室溫后進入儲罐中。

3）篩板精餾實驗裝置釜液采出后一部分送到再沸器變成蒸氣返回塔中，另一部分作為塔釜產品與原料換熱后被送入儲罐。

4）補充說明

①當塔釜產品采出后，利用它的熱能將原料預熱，可節約能源。

②塔頂產品的蒸氣用循環水將其冷凝，zui后的塔頂產品用井水（15℃）將其冷卻。

③回流采用重力回流。
